Podrobný popis

Rýchle zhrnutie: Tento 1-pólový istič Eaton PL6 s hodnotou 16 A (charakteristika B) je absolútnym základom každej domovej inštalácie. Je určený na istenie bežných zásuvkových okruhov (vedených káblom 2,5 mm2), do ktorých zapájate spotrebiče ako vysávač, žehlička, práčka alebo počítač. Poskytuje spoľahlivú ochranu proti skratu a preťaženiu.

Obsah: → Rýchle parametre → Použitie → Na čo si dať pozor → Technické parametre → FAQ

Rýchle parametre

Istenie 16 A: Zvládne trvalú záťaž do 3680 W (štandard pre 230 V zásuvky).
Charakteristika B: Univerzálna charakteristika pre bežné vedenia a domáce spotrebiče.
Odolnosť 6 kA: Bezpečne vypne skratové prúdy v bytových rozvodoch.
Kvalita Eaton: Osvedčená konštrukcia, dlhá životnosť a jednoduchá montáž.
Kompatibilita: Možnosť použiť prepojovacie lišty (hrebienky) zhora aj zdola.

Použitie

Model PL6-B16/1 je "pracovný kôň" domových rozvádzačov. Chráni najviac zaťažené okruhy. Viac o správnom návrhu a dimenzovaní nájdete v našom článku o elektroinštalácii domu.

Typické aplikácie:

Zásuvky v izbách: Obývačka, spálňa, detská izba (TV, PC, vysávač).
Kuchynské spotrebiče: Umývačka riadu, mikrovlnka, kávovar, rýchlovarná kanvica.
Kúpeľňa: Práčka, sušička (samostatné istenie), fén.
Ohrievače: Elektrické konvektory a bojlery do 3,5 kW.

Rýchly výber / Na čo si dať pozor:

✔ Kábel 2,5 mm2: K ističu 16 A patrí medený vodič s prierezom 2,5 mm2 (CYKY-J 3x2,5). Ak máte staré hliníkové rozvody alebo tenšie káble (1,5 mm2), nesmiete použiť 16 A istič (hrozí požiar). Vtedy použite max. 10 A alebo 6 A.
✔ Charakteristika B vs C: "Béčko" je pre bežné zásuvky ideálne. Ak máte v dielni cirkulár alebo veľkú brúsku, ktorá pri štarte "vyhadzuje poistky", zvoľte charakteristiku C (PL6-C16), ktorá znesie krátkodobý prúdový náraz.

Technické parametre

Značka	Eaton
Séria / Typ	PL6 (PL6-B16/1)
Menovitý prúd (In)	16 A
Charakteristika	B (vedenie/zásuvky)
Skratová odolnosť	6 kA
Počet pólov	1
Prierez vodičov	1 – 25 mm²
Krytie	IP20

Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Môžem na tento istič zapojiť práčku aj sušičku?

Záleží na ich príkone. Moderná práčka a sušička s tepelným čerpadlom sa často na jeden 16 A okruh zmestia (spolu do 3600 W). Ak však máte staršie spotrebiče alebo chcete mať istotu, odporúča sa pre každý spotrebič samostatný okruh a samostatný istič.

Je vhodný na svetlá?

Nie. Pre svetelné okruhy sa používa kábel 1,5 mm2, ktorý by mal byť istený maximálne 10 A ističom. Použitie 16 A ističa na tenký svetelný kábel je proti norme a môže byť nebezpečné pri preťažení.

Aký je rozdiel medzi B16 a C16?

B16 (tento model) vypína skraty rýchlejšie a pri menšom prúde (3-5x In). Je vhodný pre vedenia a bežné spotrebiče. C16 vypína neskôr (5-10x In) a používa sa pre motory a zariadenia s vysokým nábehovým prúdom, aby pri zapnutí istič nevypadol.

Dá sa zapojiť do "hrebeňa"?

Áno, ističe Eaton PL6 majú na svorkách drážku pre vidličkovú aj kolíkovú prepojovaciu lištu, čo umožňuje rýchle a bezpečné prepojenie viacerých ističov vedľa seba.

Môžem ho použiť na 3-fázovú zásuvku?

Pre 3-fázovú zásuvku (400 V) potrebujete 3-pólový istič (napr. PL6-B16/3), ktorý pri poruche odpojí všetky tri fázy naraz. Použitie troch samostatných 1-pólových ističov je možné, ale menej bezpečné (pri výpadku jednej fázy môže motor bežať na dve a zhorieť).

Je možné pripojiť hliník?

Pripojenie starých hliníkových vodičov je možné, ale vyžaduje použitie kontaktnej pasty (napr. Wago pasta) a pravidelnú kontrolu dotiahnutia spojov, keďže hliník "tečie". Primárne sú svorky určené pre meď.

Aký je maximálny prierez vodiča?

Do svoriek sa zmestí vodič až do prierezu 25 mm2, čo je pre 16 A istič viac než dostatočné. Bežne sa používa 2,5 mm2.

Spĺňa normy?

Istič je v zhode s normou STN EN 60898, ktorá definuje požiadavky na ističe pre nadprúdovú ochranu v domácnostiach.

Obsah: → Rýchle parametre → Použitie → Na čo si dať pozor → Technické parametre → FAQ

Naspäť na začiatok ↑

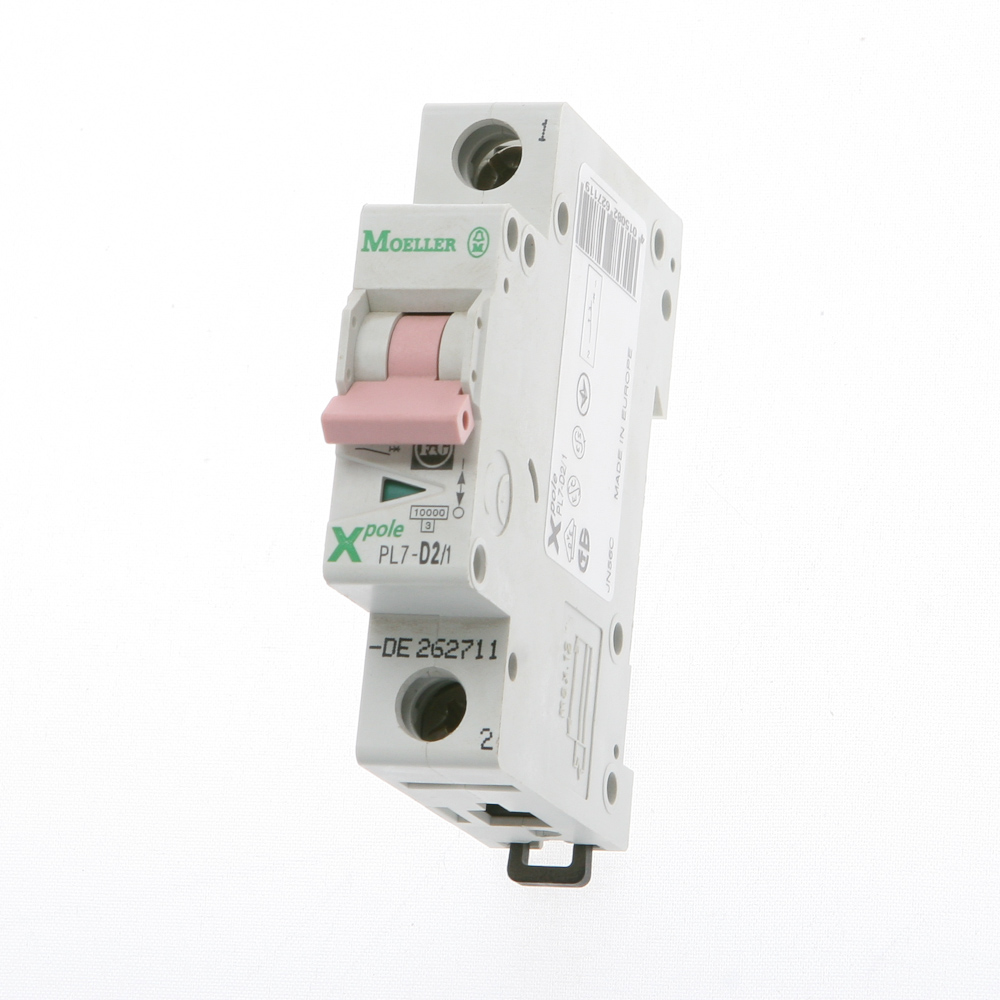

1p 2,0D 10kA PL7 istič
