Ventilačné otvory 100 MA

Parameter	hodnota	jednotka
napätie	220-240	V
frekvencia	50	Hz
spotreba energie	18	W
prietok vzduchu	98	m³/h
tlak	35	Pa
Hluk	34	dBA 3m
hmotnosť	0,65	kg
rýchlosť	2300	min.
prúd	0,085	A
ochrana	24	IP
priemer	100	mm
max. teplota	40	°C

Použitie

- Trvalé alebo periodické odsávanie z kúpeľní, spŕch, kuchýň a iných úžitkových priestorov.
- Montáž do vetracej šachty alebo pripojenie na potrubie.
- Nízky až stredný prietok na krátke vzdialenosti s nízkym odporom vzduchu.
- Kompatibilný s potrubím 100, 125 a 150 mm.

Dizajn
- Moderný dizajn a estetický vzhľad.
- Kryt a obežné koleso sú vyrobené z vysokokvalitného odolného ABS plastu, odolného voči UV žiareniu.
- Rôzne ozdobné štítky na prednom paneli z prírodného hliníka.
- Stupeň krytia IP 24.

Motor
- Spoľahlivý s elektromotorom s dlhou životnosťou.
- Navrhnutý na nepretržitú prevádzku a nevyžaduje žiadnu údržbu.
- Vybavený ochranou proti prehriatiu.

Ovládacie prvky
Manuál:

Ventilátor sa ovláda vypínačom osvetlenia v miestnosti. Nie je súčasťou balenia.

Ventilátor sa ovláda pomocou zabudovaného ťahového spínača V . Nie je možné použiť pri stropnej inštalácii
Regulácia otáčok je možná prostredníctvom regulátora otáčok, ktorý nie je súčasťou dodávky.

Automatický:

Na elektronickú riadiacu jednotku BU-1-60. Riadiaca jednotka sa dodáva samostatne.
Do časového modulu, umožňuje nastavenie od 2 do 30 minút.
Pomocou snímača vlhkosti a časovača TH (ak vlhkosť v miestnosti prekročí prahovú hodnotu snímača nastaviteľnú na 60-90 %, ventilátor sa automaticky zapne a pracuje, kým vlhkosť neklesne na štandardnú úroveň, potom ventilátor pokračuje v činnosti v čase podľa nastavenia časovača, potom sa vypne).

Montážne prvky
Ventilátor sa montuje priamo do vetracej šachty.
Flexibilné potrubie sa odporúča pre aplikácie, kde je vetracia šachta umiestnená vzdialene. Vzduchovod sa pripája k prírube ventilátora pomocou svoriek.
Upevňuje sa na stenu pomocou samorezných skrutiek.
Vhodný na montáž na strop.
Na pripojenie motora ventilátora na nízke napätie 12 V k sieti 220 V / 50 Hz pomocou znižovacieho transformátora TRF 220/12-25, ktorý je k dispozícii na vyžiadanie.

Príklad montáže

ma_ventiltor_montáž_700

Obr. z webovej stránky výrobcu

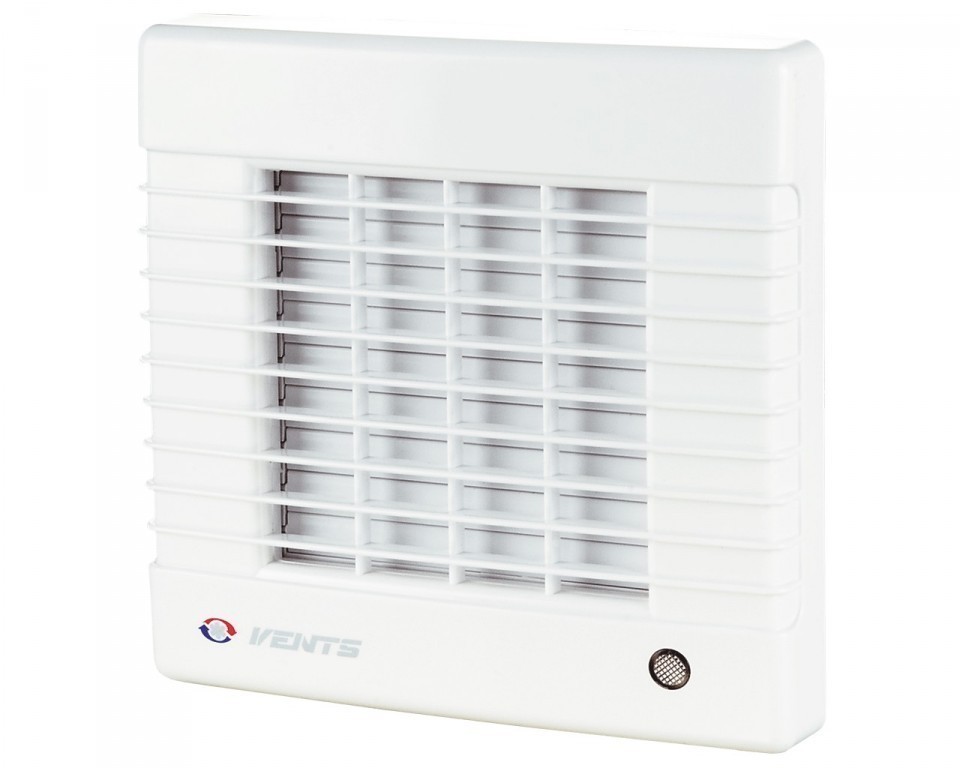

VENTIL.fí100 100MA(AZ)
